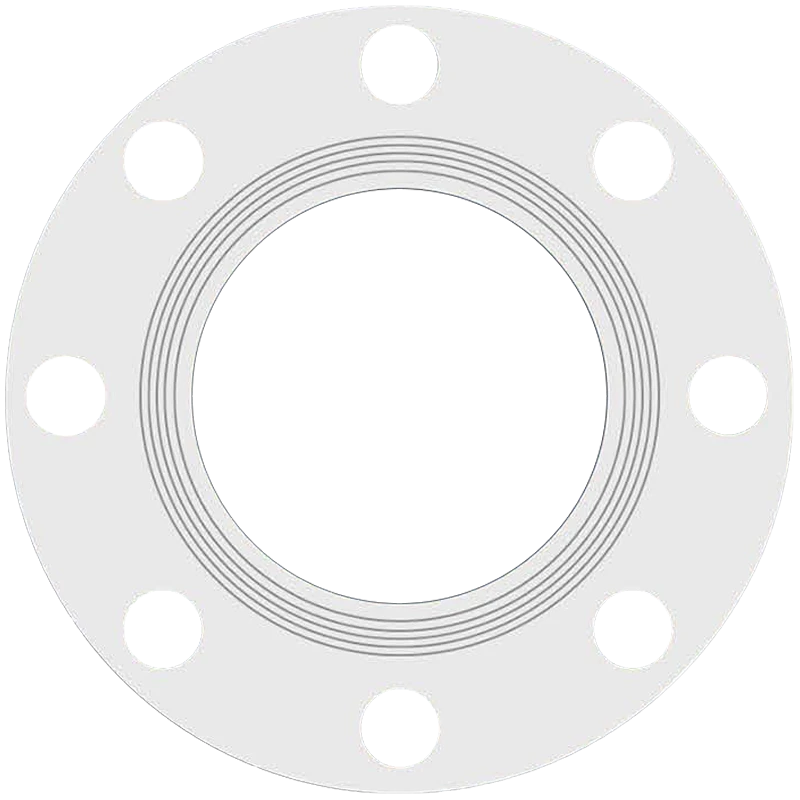

Acabamento da Face
Ranhura Stardard – Espiral continua, passo 0,70 a 1,00mm, raio de 1,60mm à 2,4mm e profundidde resultante 0,026 à 0,080mm.
Ranhura Espiral – Espiral continua em V de 90º passo 0,60mm à 1,00mm raio 0,00mm à 0,40mm.
Ranhura Tipo 125 RMS – Espiral continua, passo 0,30mm à 0,40mm raio 0,30mm à 0,40mm.
Ranhura Concêntrica – Concêntrica em V de 90º passo 0,60mm à 1,00mm raio 0,00mm à 0,40mm e profundidade de aproximadamente 0,13mm à 0,40mm.
FACEAMENTO

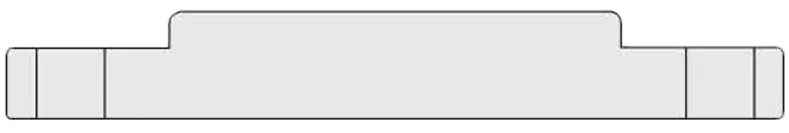

Face
Plana

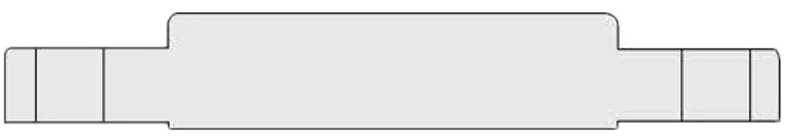

Face com
Ressalto

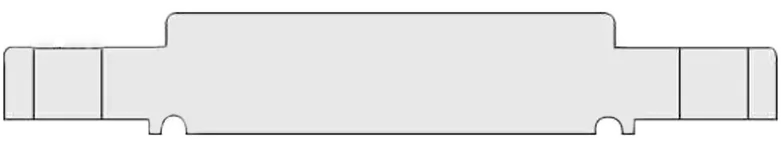

Ring Type Joint
Junta de Anel

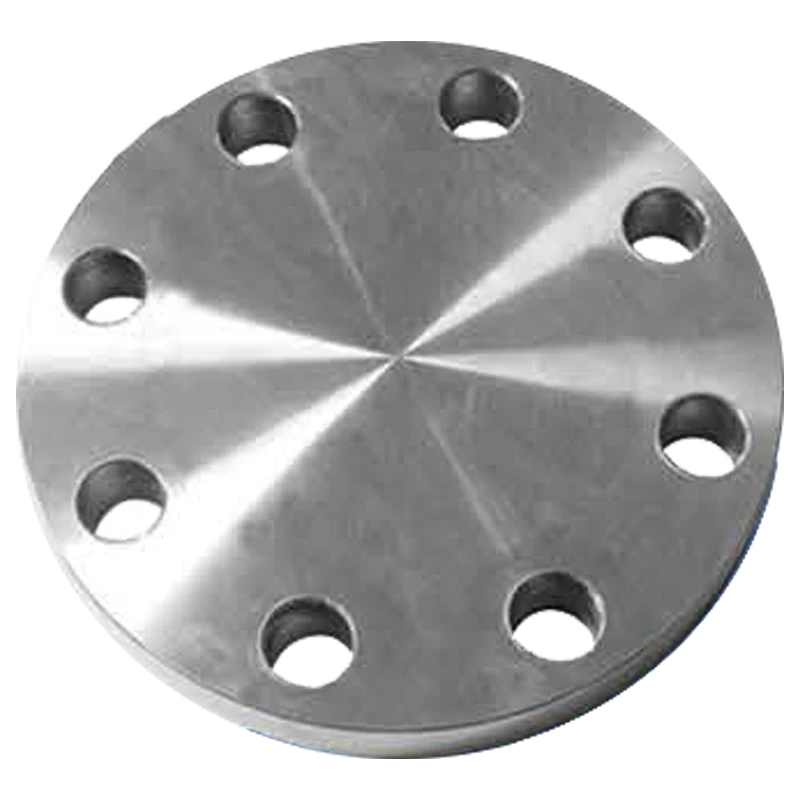

Flange Cego
Blind Flange
Classe – 150 à 600lbs.
Materiais – Aço Carbono – Aço Inox.
Bitolas – 1/2″ à 24″.
O flange cego é utilizado para selar as extremidades das tubulações, interrompendo o fluxo de fluidos e facilitando a inspeção e manutenção do sistema. É ideal para situações de alta pressão e temperatura, desde que o sistema não sofra golpes de aríete (variações abruptas de pressão), que podem danificar o equipamento. Esse tipo de flange proporciona segurança e integridade às instalações.

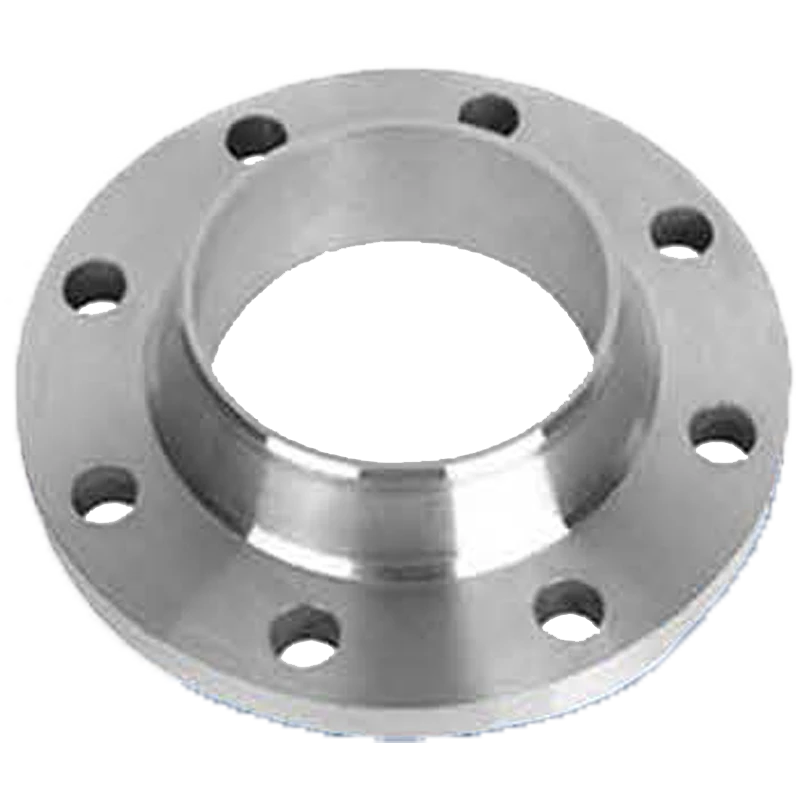

Flange de Pescoço
Welding Neck - WN
Classe – 150 à 600lbs.
Materiais – Aço Carbono – Aço Inox.
Bitolas – 1/2″ à 24″.
O flange de pescoço (Welding Neck) é projetado com um pescoço cônico que permite uma soldagem perfeita e contínua à tubulação, proporcionando uma transição suave e resistência à pressão. Ele é especialmente recomendado para sistemas que operam sob altas pressões e temperaturas, garantindo maior durabilidade e segurança. Comumente usado em indústrias como petroquímica, energia e refinarias, é ideal para aplicações onde a integridade do sistema é crucial.

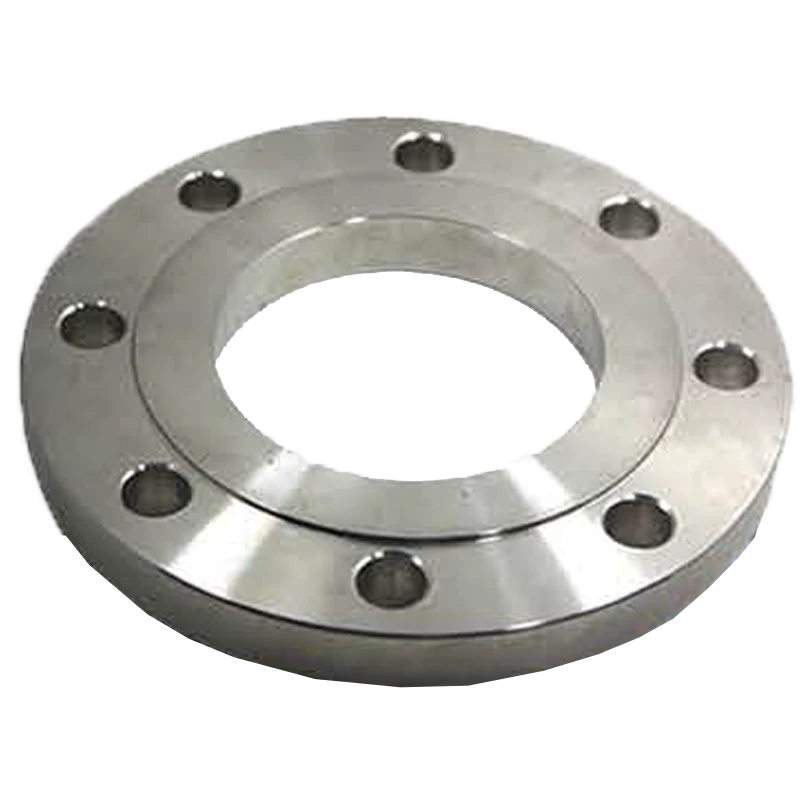

Junta de Anel
Ring Type Joint - RTJ
Classe – 150 à 600lbs.
Materiais – Aço Carbono – Aço Inox.
Bitolas – 1/2″ à 24″.
A Junta de Anel (RTJ) é um tipo de flange usado para vedação em sistemas de alta pressão e temperatura. Ela utiliza um anel metálico entre os flanges para criar uma vedação eficaz, ideal para ambientes severos, como refinarias e plataformas de petróleo.
Sua principal vantagem é garantir a integridade do sistema, evitando vazamentos em condições extremas. O anel é feito de materiais resistentes, como aço carbono ou ligas de níquel, garantindo durabilidade e desempenho.

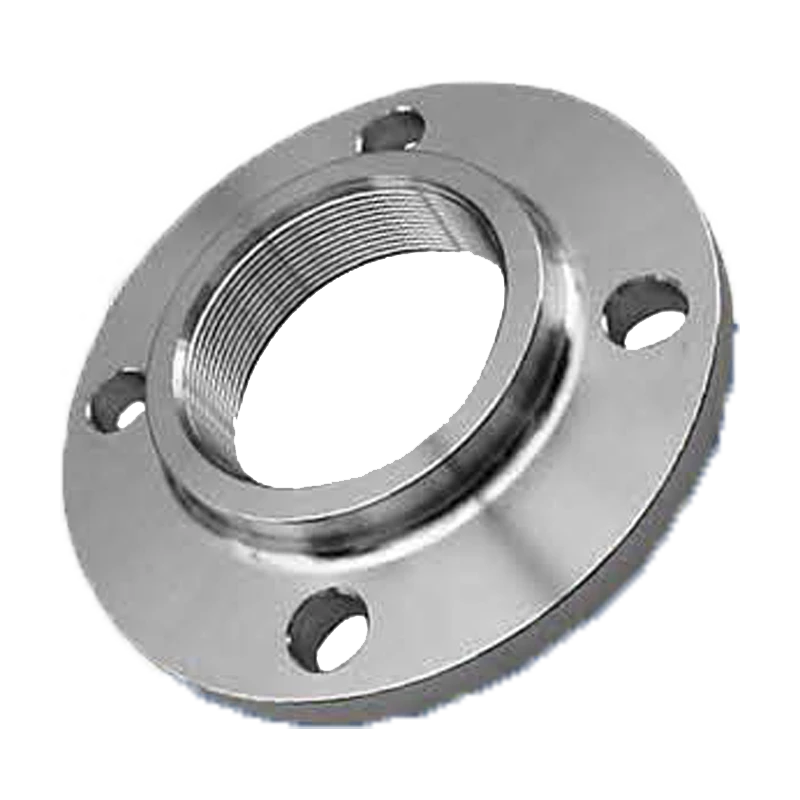

Flange Roscado
Threaded Flange
Classe – 150 à 600lbs.
Materiais – Aço Carbono – Aço Inox.
Bitolas – 1/2″ à 24″.
O flange roscado é um tipo de flange que possui roscas internas ou externas, permitindo que seja facilmente conectado à tubulação sem a necessidade de soldagem. Ele é ideal para sistemas onde a soldagem não é possível ou desejada, facilitando a instalação e remoção.
Esse tipo de flange é frequentemente utilizado em aplicações de baixa pressão e em condições que exigem manutenção rápida ou onde a tubulação não pode ser soldada. É comum em indústrias como a de petróleo e gás, onde a flexibilidade e facilidade de montagem são essenciais.

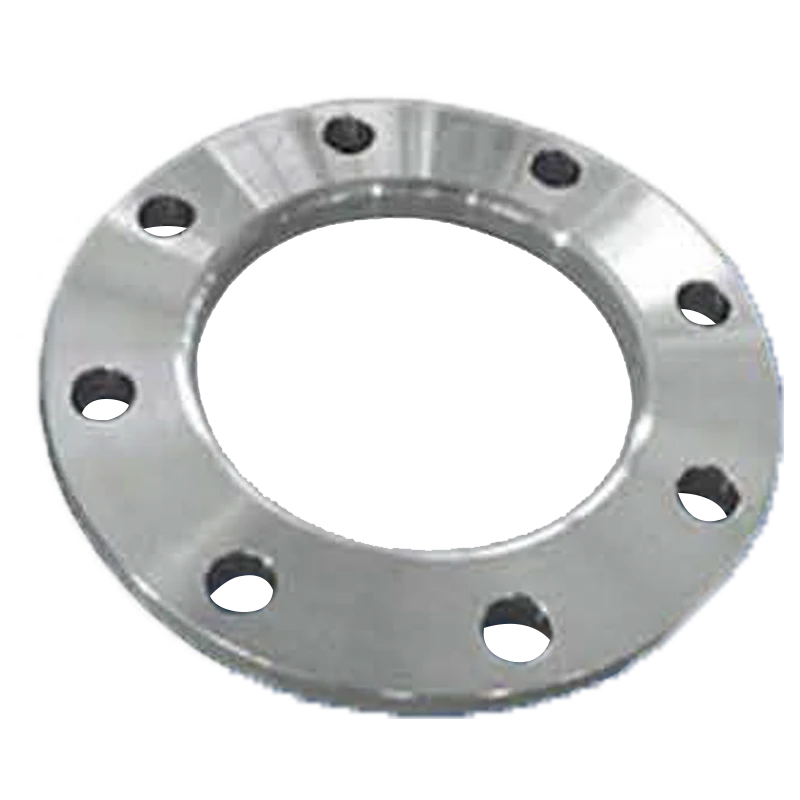

Flange Solto
Lap Joint
Classe – 150 à 600lbs.
Materiais – Aço Carbono – Aço Inox.
Bitolas – 1/2″ à 24″.

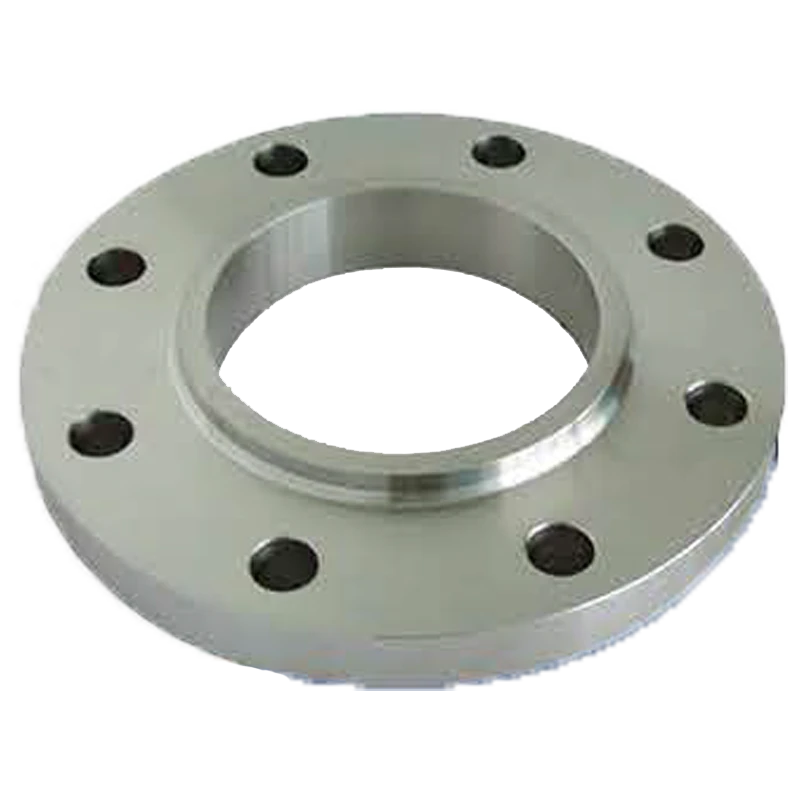

Flange Sobreposto
Slipe-On
Classe – 150 à 600lbs.
Materiais – Aço Carbono – Aço Inox.
Bitolas – 1/2″ à 24″.
O flange sobreposto, ou Slip-On Flange, é projetado para deslizar sobre a extremidade da tubulação antes de ser soldado. Ele é fixado por soldas em ambos os lados do flange, garantindo vedação e segurança na conexão.
Esse tipo de flange é simples de instalar e econômico, sendo ideal para aplicações de baixa a média pressão. Sua montagem facilita o alinhamento com a tubulação, reduzindo erros durante a instalação.
O flange sobreposto é amplamente utilizado em sistemas industriais, como os de petróleo, gás e tratamento de água, onde a facilidade de uso e o custo-benefício são prioritários.

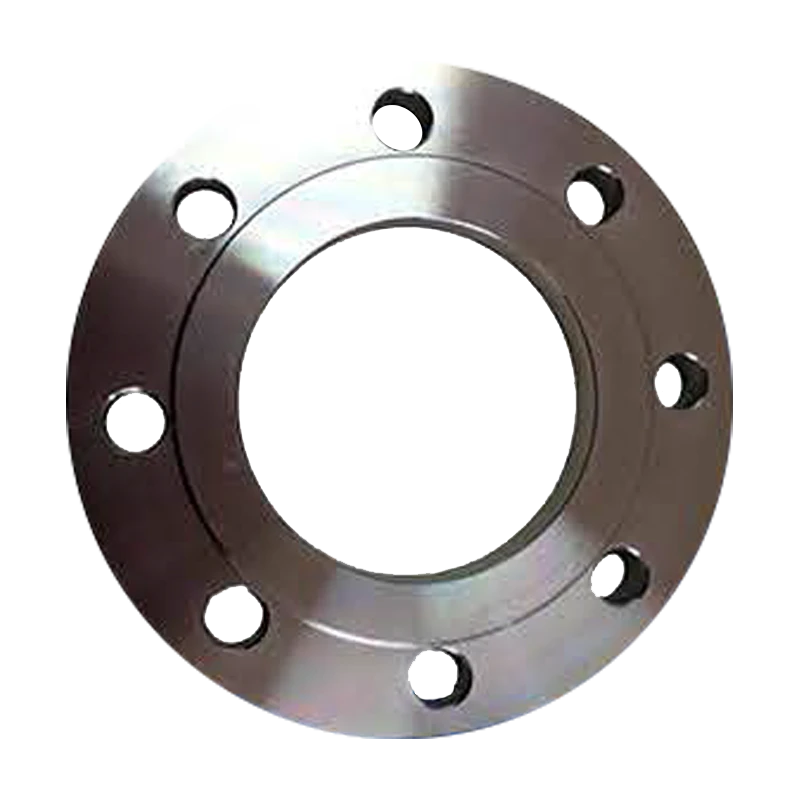

Flange Lisa
Classe – 150 à 600lbs.
Materiais – Aço Carbono – Aço Inox.
Bitolas – 1/2″ à 24″.
O flange liso é um tipo de flange caracterizado por sua face plana, projetada para ser usada em sistemas onde a vedação ocorre por meio do contato direto com uma junta (gaxeta) ou outro flange de face lisa.
Esse flange é ideal para aplicações de baixa pressão e sistemas que utilizam materiais como plástico ou ferro fundido, devido à sua simplicidade e facilidade de montagem. Ele é frequentemente empregado em redes de água, esgoto e indústrias onde o alinhamento e a vedação são essenciais, mas sem exigir altas pressões.
